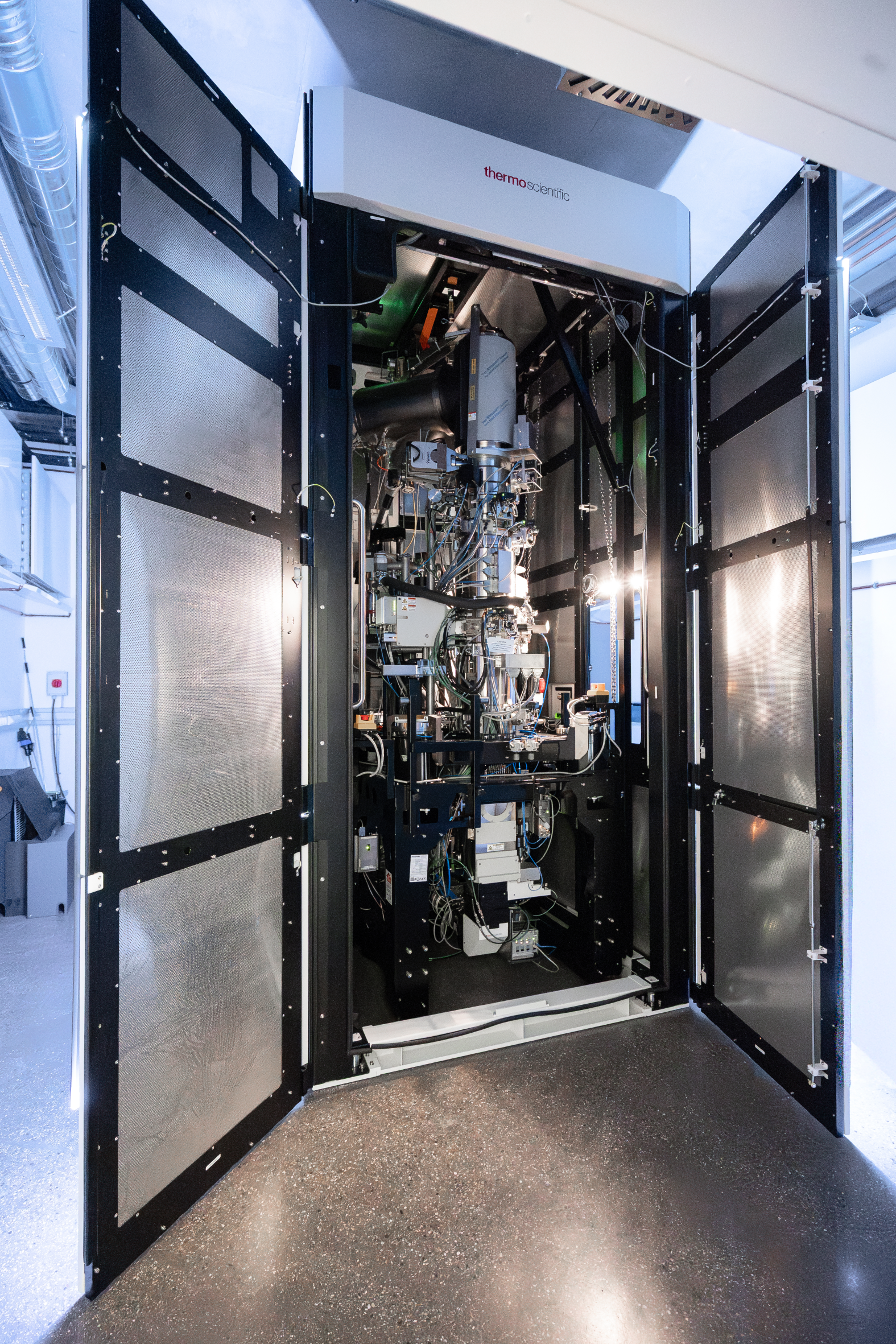

Spectra Ultra
Kontakt | Dr. Martin Peterlechner (Leiter Transmissionselektronenmikroskopie) Tel.. 0721 608-43719 (martin peterlechner∂kit edu) |
| Raum | Geb. 30.25, R. -108 |
Quelle | FEG / UltiMono-Anlage 300 kV |
Energie | 80 kV, 300 kV |
Detektoren | Selectris EELS (5-Streifen-Zebra-Detektor) |
Merlin 1R Direktelektronen-Detektor | |
Panther STEM BF/DF | |
Korrektoren | Cs-Korrektor für STEM und TEM (CETCOR/SCORR) |
Wien-Energie-Filter | |
Linse und Blende | Flexibles Kondensorsystem (3-Linsen-Design) für einstellbare Konvergenzwinkel |
Lorentz-Modus für eine feldfreie Probenregion |
| Energie-Auflösung | FWHM ~1,2 eV (bei 300 kV, Mono aus) |
| FWHM <0,1 eV (bei 300 kV, Mono an) | |
| FWHM <0,05 eV (@300 kV, Ulti-Mono an, nur kurzzeitig möglich) | |
| FWHM <0,025 eV (@60 kV, Ulti-mono ein, nur kurzzeitig möglich) | |
Auflösung | 60 pm (@300 kV TEM monochromatisch) |
| 70 pm (bei 300 kV TEM) | |
| 50 pm (bei 300 kV STEM) | |
Bildgebende / spektroskopische Methoden | Ultra-X (6 EDS-Detektoren, >4 sr) |
| CetaM für grundlegende Bildgebung | |
| EFTEM-Option (wird später von TFS geliefert) | |
Schneller Shutter - NanoPulser (wird später von TFS geliefert) |
